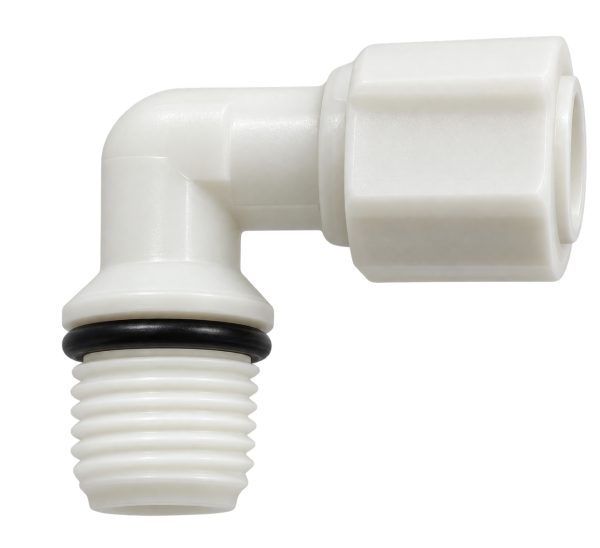

Raccord coude Jaco 40-4-4 tube 1/4" x filet 1/4" o-ring, Aquapro PR-JC4044-O

Coude Jaco 40-4-4, tube 1/4" x filetage 1/4"

Raccord d'angle à 90° combinant deux modes de raccordement :

• côté tube : raccordement à compression 1/4", par écrou, ferrule et insert
• côté filetage : filetage mâle 1/4" avec joint torique monté en fond, qui assure l'étanchéité par appui

Référence Aquapro PR-JC4044-O, type Jaco 40-4-4.

L'étanchéité par joint torique

Le joint torique se comprime sur la portée plane en fond de taraudage. C'est cet appui qui fait l'étanchéité, pas le filet.

Conséquences au montage :

• serrer jusqu'au contact du joint, puis un quart de tour, sans forcer
• ne pas ajouter de téflon ni de pâte, qui empêchent le joint de s'asseoir correctement
• contrôler la présence et l'état du joint à chaque remontage
• ne pas surserrer : le corps se déforme et le joint s'écrase

Le raccord se démonte et se remonte sans refaire d'étanchéité, ce qui le distingue d'un filetage conique.

Le raccordement à compression côté tube

Le côté tube fonctionne avec un écrou, une ferrule et un insert. Le serrage de l'écrou comprime la ferrule sur le tube, l'insert placé à l'intérieur empêchant l'écrasement.

Ce n'est pas une connexion instantanée push-fit : il n'y a pas de bague de dégagement, et le tube ne se retire pas d'une simple poussée.

Point à retenir : la ferrule se déforme définitivement au premier serrage. Un tube démonté et remonté avec l'ancienne ferrule fuit souvent. Prévoir un jeu insert et ferrule de rechange lors d'une reprise.

Le coude à 90°

Le coude évite de cintrer le tube dans un angle serré. Un tube 1/4" pincé au sortir d'un raccord voit sa section réduite et sa paroi fatiguée.

En pose sous évier, en coffret ou derrière un appareil, le coude gagne l'espace qu'un rayon de courbure correct exigerait.

Applications

Osmoseurs, filtrations sous évier, sorties de porte-filtres, alimentation de robinets de point d'usage, vannes de réservoir, fontaines et machines à glace. Eau froide sanitaire.

Montage

Côté tube : couper d'équerre à la pince coupe-tube, enfiler l'écrou puis la ferrule, glisser l'insert dans le tube, engager à fond dans le raccord et serrer modérément.

Côté filetage : vérifier la présence du joint torique, visser jusqu'au contact puis serrer d'un quart de tour à la clé sur les pans.

Mettre en pression progressivement et contrôler l'absence de suintement avant de refermer l'habillage.

Bon à savoir

Le 1/4" impérial et le 6 mm métrique ne sont pas interchangeables.

Sur une installation montée en raccords rapides push-fit, ce coude n'est pas interchangeable avec un coude instantané : les technologies de connexion côté tube sont différentes.
