Insert et ferrule 1/4" pour raccord à compression Aquapro réf. PR-INSERT-14

Insert et ferrule pour tube 1/4"

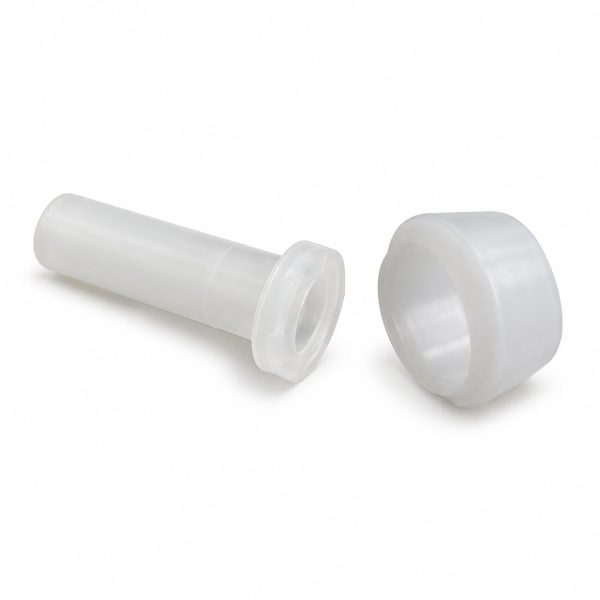

Ensemble de deux pièces en plastique translucide, destinées aux raccords à compression sur tube 1/4" :

• L'insert : douille tubulaire à collerette, qui se glisse à l'intérieur de l'extrémité du tube
• La ferrule : bague de forme conique, qui se glisse à l'extérieur du tube

Référence Aquapro PR-INSERT-14.

Le principe du raccord à compression

Le raccord à compression ne fonctionne pas comme un raccord rapide push-fit. L'étanchéité ne vient pas d'un joint torique mais de la déformation de la ferrule sous l'effet du serrage.

Le montage se fait dans cet ordre, sur le tube :

1. L'écrou est enfilé sur le tube en premier, filetage vers l'extrémité
2. La ferrule est enfilée ensuite, partie conique vers le raccord
3. L'insert est glissé à l'intérieur du tube, jusqu'à ce que sa collerette vienne à fleur
4. Le tube est engagé à fond dans le corps de raccord, puis l'écrou est serré

En serrant, l'écrou pousse la ferrule dans le logement conique du raccord. La ferrule se resserre sur le tube et assure l'étanchéité. L'insert, placé à l'intérieur, empêche le tube de s'écraser sous cette pression et maintient sa section circulaire.

Les deux pièces sont indissociables : sans insert, le tube s'écrase et fuit ; sans ferrule, il n'y a pas d'étanchéité.

Où on rencontre ce type de raccord

Le raccord à compression reste très présent sur les points où le tube arrive en bout de ligne :

• robinets de point d'usage d'osmoseur, sur la queue 1/4"
• vannes à bille de réservoir sous pression
• certains corps d'osmoseur et accessoires de marque
• appareils électroménagers raccordés en 1/4"

Pourquoi c'est une pièce de rechange courante

La ferrule se déforme au premier serrage, définitivement. Une fois comprimée, elle est marquée à la section du tube et à la forme du logement.

Conséquences en intervention :

• un tube démonté et remonté avec l'ancienne ferrule fuit souvent
• une ferrule réutilisée sur un tube recoupé ne reprend pas correctement
• une ferrule serrée trop fort est écrasée et ne rattrape rien à un second serrage

C'est pourquoi le jeu insert et ferrule fait partie du stock de véhicule d'intervention, au même titre que les joints toriques. Le coût de la pièce est sans commune mesure avec celui d'un retour sur chantier pour un suintement sous évier.

Montage

Couper le tube d'équerre à la pince coupe-tube, sans écrasement ni coupe oblique. Respecter l'ordre écrou, ferrule, insert avant d'engager le tube dans le raccord.

Serrer à la main jusqu'au contact, puis serrer à la clé sur les pans, modérément. Sur une ferrule plastique, un serrage excessif l'écrase et détruit l'étanchéité au lieu de la créer.

Mettre en pression progressivement et contrôler le raccord sec à la main avant de refermer l'habillage.

Bon à savoir

Ce jeu ne remplace pas un raccord complet : l'écrou et le corps de raccord ne sont pas inclus.

Le 1/4" impérial et le 6 mm métrique ne sont pas interchangeables. Une ferrule 1/4" montée sur un tube 6 mm ne reprend pas correctement le tube.
