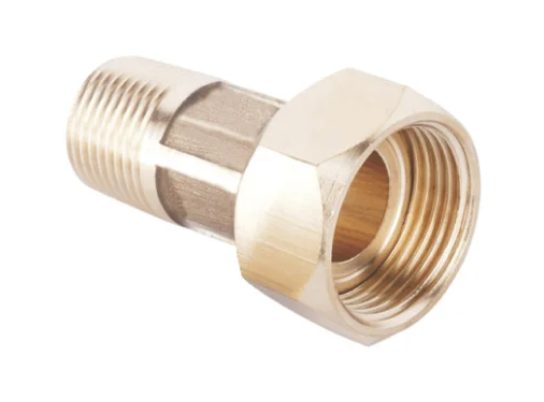

2 RACCORDS LAITON POUR COMPTEURS DN 30 - FILETAGE ECROU 1''1/2 (40/49) FILETAGE DOUILLE R 1''1/4 (33/42) - réf. DHRAC-30

Présentation

Ce lot de 2 raccords en laiton sert à installer un compteur d’eau dont le corps est fileté en 1" 1/2. Un raccord se monte en entrée, l’autre en sortie. Ils font la liaison entre le compteur et la canalisation, et le compteur reste démontable pour un remplacement, un étalonnage ou un entretien.

Filetages

• Écrou : filetage femelle 1" 1/2 (40/49), côté compteur
• Douille : filetage mâle conique R 1" 1/4 (33/42), côté réseau

Le filetage R est un filetage conique (BSPT) : l’étanchéité se fait sur le filet, avec un produit d’étanchéité adapté (ruban PTFE, filasse et pâte, ou résine).

Installation

Les douilles se vissent sur la canalisation ou sur les vannes d’isolement. Les écrous viennent ensuite serrer le compteur, avec un joint plat entre chaque écrou et le corps du compteur. Respecter le sens d’écoulement indiqué par la flèche sur le compteur. On prévoit une longueur droite suffisante en amont et en aval pour garantir la précision de la mesure.

Utilisation

Ces raccords servent au montage de compteurs sur l’arrivée d’eau d’une installation, sur l’alimentation d’un adoucisseur ou d’un filtre à régénération volumétrique, ou sur un circuit de comptage. Le laiton assure une bonne tenue mécanique et une longue durée de service en eau froide.

Compatibilité

Ces raccords conviennent aux compteurs dont le corps est fileté en 1" 1/2. L’équipe DIMM vous aide à vérifier la correspondance avec votre compteur.
