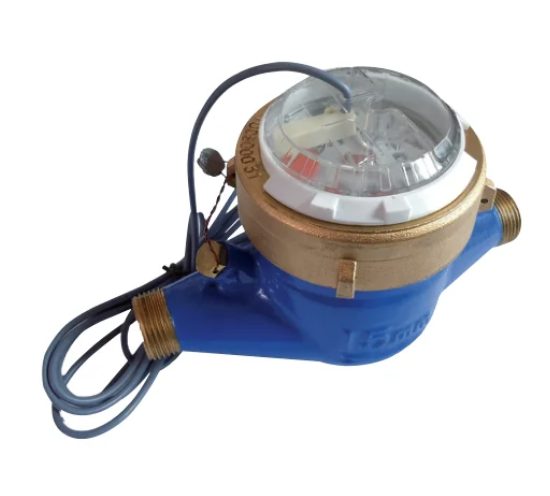

COMPTEUR JETS MULTIPLES EAU FROIDE - RATIO R80 DN30 - TUYAU 1''1/4 - COMPTEUR 1''1/2 CABLE IMPULSIONS ET RACCORDS EN OPTION A INDIQUER LES VALEURS IMPULSIONS - réf. DHM1000-30260

Présentation

Le compteur à jets multiples est un compteur de vitesse destiné à l’eau froide. Il mesure le volume d’eau qui le traverse et l’affiche sur un totalisateur. Robuste et simple, il équipe aussi bien l’arrivée d’eau d’un bâtiment que des circuits secondaires ou des installations techniques.

Principe de fonctionnement

À l’intérieur du compteur, l’eau est répartie en plusieurs jets dirigés vers une turbine. La vitesse de rotation de la turbine est proportionnelle au débit, et le mécanisme la transmet au totalisateur. Comme les jets sont répartis autour de la turbine, les efforts sur son axe s’équilibrent. On obtient une mesure plus stable et une meilleure tenue dans le temps qu’avec un compteur à jet unique.

Utilisation

• Comptage général de l’eau froide d’un logement, d’un local ou d’un site
• Sous-comptage par bâtiment, par étage ou par usage
• Suivi d’un équipement de traitement de l’eau : consommation d’un adoucisseur, d’un filtre ou d’une ligne de production
• Avec une sortie impulsions, déclenchement des régénérations volumétriques ou pilotage d’une pompe doseuse proportionnelle

Installation

Le compteur se monte en ligne, dans le sens d’écoulement indiqué par la flèche sur le corps. On le pose avec des raccords démontables et des vannes d’isolement pour pouvoir le remplacer facilement. On prévoit une longueur droite suffisante en amont et en aval pour la précision de la mesure, et on l’installe à l’abri du gel.

Bien choisir

On choisit le compteur selon le diamètre de la canalisation (DN) et le débit de l’installation. Pour transmettre la mesure à une vanne ou un automate, on opte pour un modèle prééquipé ou adaptable pour une sortie impulsions. L’équipe DIMM vous aide à sélectionner le compteur et ses raccords.
