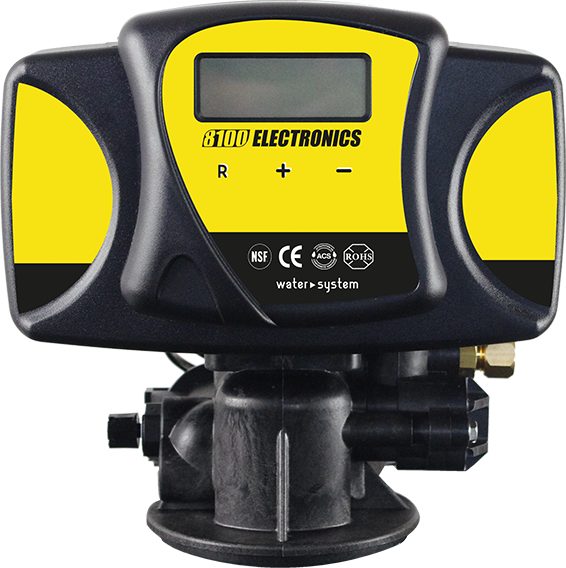

Vanne Fleck 8100 électronique volumétrique 3/4" réf. FLE-V810SR-601

Vanne Fleck 8100 Electronics, volumétrique électronique

Vanne de commande électronique haute performance pour adoucisseurs d'eau et filtres. Elle gère la position de service et l'enchaînement des cycles de régénération : détassage, aspiration de saumure, rinçage lent, renvoi d'eau au bac et rinçage rapide.

Entrée et sortie en 3/4". Référence FLE-V810SR-601, code article ART091312.

Pilotage volumétrique

La vanne compte le volume d'eau réellement consommé et déclenche la régénération quand la capacité de la résine est atteinte, au lieu de régénérer à intervalle fixe.

En pratique, la consommation de sel et d'eau suit l'usage de l'installation : un logement peu occupé ne régénère pas pour rien, une consommation forte régénère quand il le faut.

Configuration hydraulique livrée

La vanne est fournie avec un jeu d'orifices calibrés qui détermine le comportement de la régénération :

• Injecteur n° 0 : dimensionne l'aspiration de saumure
• DLFC 1,5 : limiteur de débit à l'égout, qui fixe le débit de détassage et de rinçage
• BLFC 0,25 : limiteur de débit de saumure, qui fixe la vitesse de remplissage du bac à sel

Ce trio est ce qui adapte la vanne au volume de résine et au diamètre de bouteille. Sur une configuration différente, vérifier que la combinaison correspond et la changer si nécessaire : un DLFC inadapté fluidise mal la résine, un BLFC mal choisi fausse la dose de sel.

Capacité et dimensionnement

• Débit de service : jusqu'à 4,5 m³/h
• Bouteilles compatibles : 6", 10", 12" de diamètre
• Entrée / sortie : 3/4"
• Tube central : Ø 26,7 mm, soit 1"

Les capacités de contre-lavage optimisées permettent d'aller jusqu'à une bouteille de 12", ce qui couvre les installations résidentielles exigeantes et le petit tertiaire.

Programmation

Grand écran LCD rétroéclairé et trois boutons. Six temps de cycle réglables, ce qui permet d'adapter la vanne à des configurations variées, au-delà de l'adoucisseur standard.

Carte électronique brevetée. Alimentation 24 V, transformateur 230-24 V, 50/60 Hz, 10 VA fourni.

Construction

Corps en PPO renforcé de fibre de verre, matériaux non corrosifs et résistants aux UV. Conception modulaire : le démontage et la maintenance se font sans outillage spécifique, et les pièces d'usure se remplacent sans déposer l'ensemble.

Livrée avec

• raccord supérieur à baïonnette 1"
• raccord de vidange à embout cannelé 1/2"
• mélange proportionnel (mixing)
• piston standard
• injecteur n° 0, DLFC 1,5, BLFC 0,25
• carte électronique avec afficheur LCD
• transformateur 230-24 V, 50/60 Hz, 10 VA

Conditions de service

• Pression : 1,4 à 8,5 bar
• Température de l'eau : 1 à 43 °C
• Coupe du tube central : aligné avec le haut du réservoir, tolérance ± 12 mm

Points de montage

La coupe du tube central conditionne l'étanchéité en tête de bouteille : aligné au haut du réservoir, à ± 12 mm près. Un tube trop court ou trop long provoque une fuite interne ou une mauvaise assise du distributeur.

Vérifier la pression disponible : en dessous de 1,4 bar, l'aspiration de saumure ne se fait pas correctement et la régénération est incomplète.

Le mélange proportionnel permet de régler le TH de sortie. Contrôler la dureté en sortie après réglage, puis la recontrôler après la première régénération complète.
