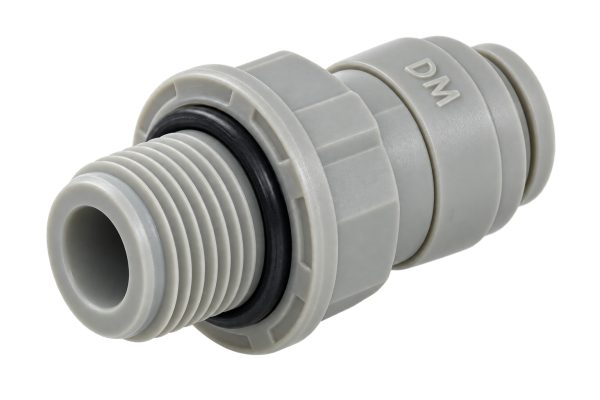

Raccord droit mâle DMfit 1/4" tube x 1/4" BSP(P) AAMCB 0404

Union simple mâle MCB, tube 1/4" x 1/4" BSP(P)

Raccord droit à connexion instantanée. Le tube 1/4" s'insère à fond dans le corps, la pince de maintien assure le verrouillage et le joint torique l'étanchéité. Côté opposé, un filetage mâle 1/4" BSP(P) se visse dans un taraudage d'appareil : tête de porte-filtre, corps d'osmoseur, vanne, membrane, réservoir.

Référence DMfit AAMCB 0404, gamme MCB.

Filetage BSP(P) cylindrique

Le BSPP est un filetage parallèle. L'étanchéité ne se fait pas sur le filet mais sur une portée en fond de taraudage, par joint torique ou joint plat selon la construction du raccord.

Conséquences au montage :

• Le raccord vient en butée sur sa portée, il ne se serre pas indéfiniment
• Le téflon sur le filet n'assure pas l'étanchéité d'un BSPP
• Un BSPT conique vissé dans un taraudage BSPP cylindrique, ou l'inverse, engage partiellement et fuit sous pression

Vérifier la famille de filetage du taraudage récepteur avant montage.

Tube 1/4" push-fit

Compatible tube polyéthylène 1/4" (9,52 mm pour le 3/8", 6,35 mm pour le 1/4"). Le 1/4" impérial et le 6 mm métrique ne sont pas interchangeables : l'écart de diamètre empêche le joint torique de porter correctement.

Montage :

• Couper le tube droit à la pince coupe-tube, sans écrasement ni coupe oblique
• Insérer jusqu'en butée, au-delà de la pince
• Tirer modérément pour contrôler le verrouillage

Démontage : dépressuriser, pousser la bague de dégagement vers le corps et retirer le tube.

Applications

Liaison d'entrée et de sortie sur porte-filtres, raccordement des membranes et des vannes d'osmoseur, départ et retour de réservoir, connexion des électrovannes et des robinetteries de point d'usage. Ligne d'eau froide basse pression.

Bon à savoir

Le MCB ne change ni le diamètre de tube, ni le sens de la ligne. Pour un changement de section, un réducteur. Pour un changement de direction, un coude ME. Pour un filetage conique, la version MCBT en BSPT.
