Clip de verrouillage 1/4" pour raccord rapide

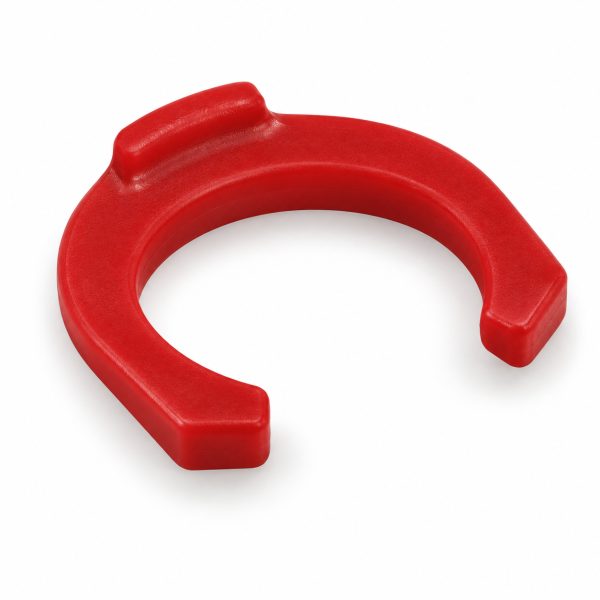

Petite pièce en forme de U qui se clipse autour du col du raccord, entre la bague de dégagement et le corps.

Référence DMfit AALC.

Fonction

Sur un raccord à connexion instantanée, le tube se libère en poussant la bague de dégagement vers le corps du raccord. C'est ce qui rend le montage démontable, et c'est aussi ce qui le rend vulnérable : une pression involontaire sur cette bague libère le tube.

Le clip occupe l'espace dans lequel la bague doit reculer. Tant qu'il est en place, la bague ne peut pas être enfoncée et le tube ne peut pas sortir.

Où il est utile

• Lignes accessibles : sous évier, dans un placard technique, à portée d'un objet stocké qui vient appuyer sur un raccord
• Locaux recevant du public, où l'installation peut être manipulée
• Installations professionnelles en CHR, laboratoire ou atelier
• Lignes soumises à des vibrations ou à des tractions répétées sur le tube
• Raccords en zone non visible, où une déconnexion ne serait constatée qu'après dégât des eaux

Le coût de la pièce est sans rapport avec celui d'une ligne 1/4" qui se déconnecte sous pression dans un meuble fermé.

Repère visuel

Le clip est coloré et visible. Il donne une lecture immédiate de l'état du raccord : clip en place, connexion verrouillée. C'est utile lors d'une reprise d'installation, pour distinguer les raccords qui ont été contrôlés de ceux qui ne l'ont pas été.

Montage

Le clip se pose après connexion du tube, jamais avant.

1. Insérer le tube à fond dans le raccord, au-delà de la pince de maintien
2. Tirer modérément sur le tube pour contrôler le verrouillage
3. Clipser le clip autour du col, entre la bague de dégagement et le corps

Pour démonter : dépressuriser la ligne, retirer le clip, puis pousser la bague de dégagement en retirant le tube.

Le clip se repose à chaque remontage. Un clip déformé ou fendu ne remplit plus sa fonction et doit être remplacé.

Bon à savoir

Le clip empêche la déconnexion, il ne crée pas l'étanchéité. Un raccord qui suinte n'est pas corrigé par la pose d'un clip : il faut vérifier la coupe du tube, l'insertion en butée et l'état du joint torique.

Il ne compense pas non plus un tube inséré à moitié. Un tube qui n'a jamais atteint la butée lâchera malgré le clip.
