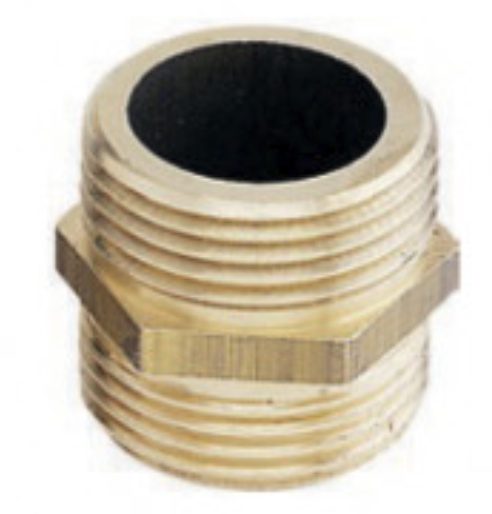

Mamelon laiton double mâle 3/4", réf. ANQ-D1734

Mamelon laiton double mâle égal 3/4"

Raccord de liaison droit, fileté mâle aux deux bouts, au même diamètre. Il sert à joindre deux éléments femelles 3/4" bout à bout : sortie de vanne, entrée de compteur, corps de filtre, collecteur, robinet d'arrosage. Corps laiton, référence ANQ-D1734, dimension 19 pour du 3/4".

Pourquoi le mamelon égal reste une pièce de base

Sur un chantier de traitement d'eau, la majeure partie des organes sort en taraudage femelle : vannes d'arrêt, porte-filtres, by-pass, nourrices. Deux femelles ne se raccordent pas entre elles. Le mamelon égal fait le pont, sans changer de diamètre et sans ajouter de perte de charge notable.

C'est aussi la pièce de rattrapage classique quand une liaison doit être rallongée de quelques centimètres, ou quand il faut reculer un appareil pour dégager une clé de service.

Le laiton, choix pour l'eau sanitaire

Le laiton tient la pression, ne casse pas au serrage comme certains plastiques, se reprend au démontage et supporte les cycles de serrage/desserrage d'un appareil qu'on entretient. Sur une ligne d'eau froide sanitaire, c'est le matériau de référence de la petite raccorderie.

Filetage : le point à vérifier

Les filetages BSP existent en deux familles, et elles ne se comportent pas pareil :

• BSPT conique (R) : l'étanchéité se fait sur le filet. Il faut du téflon ou de la filasse avec pâte, et le serrage se fait au couple, pas en butée.
• BSPP cylindrique (G) : l'étanchéité se fait sur une portée plate, avec un joint fibre ou torique. Serrer sur le filet seul ne suffit pas.

Confirmez la famille de votre organe avant montage. Un conique vissé dans un cylindrique mord partiellement, semble tenir, puis suinte sous pression ou en choc de fermeture.

Montage

Nettoyez les filetages, vérifiez l'absence de bavure et de copeau, posez le téflon dans le sens du vissage sur plusieurs tours en le tendant. Serrez à la clé plate ou à molette sur les pans, jamais sur le corps rond. Mettez en pression et contrôlez le raccord sec à la main, avant de refermer l'habillage ou le placard.

Prévoyez la place autour : un mamelon entre deux organes soude l'ensemble mécaniquement. Si l'un des deux doit se démonter seul plus tard, un raccord union à trois pièces est le bon choix à cet endroit.

Bon à savoir

Le mamelon égal ne change ni le diamètre, ni le sens, ni la nature du filetage. Pour passer d'un diamètre à un autre, il faut un mamelon réduit ou une douille de réduction. Pour changer d'axe, un coude. Pour pouvoir démonter sans tourner les deux côtés, un union.
