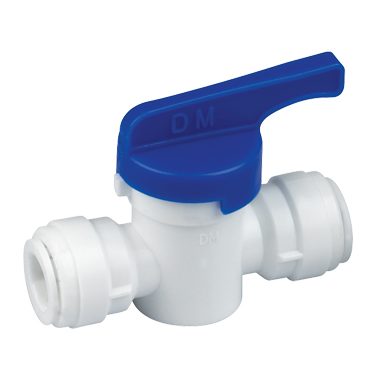

Handmatige kraan 1/4" buis x 1/4" buis DMfit, ref. AAHUC 0404

Handmatige kraan union, 1/4" buis x 1/4" buis

Handmatige afsluitkraan geïntegreerd in een recht verbindingsstuk. Beide uiteinden ontvangen een 1/4" buis in push-fit verbinding: buis tot aan de aanslag indrukken, de roestvrijstalen grijpring vergrendelt de buis, de O-ring zorgt voor afdichting.

Referentie DMfit AAHUC 0404.

Functie

De kraan wordt ingebouwd om een bestaande leiding af te sluiten en lokaal te isoleren, zonder de algemene watertoevoer te onderbreken.

Veelvoorkomende toepassingen:

• isolering van de watertoevoer naar een omgekeerde osmose-installatie vóór onderhoud
• afsluiting van de drukvatleiding voor vervanging of controle van voordruk
• isolering van de gebruikskraan
• uitschakeling van een installatie-afdeling tijdens reparatie
• afsluiting van de watertoevoer naar een fontein of ijsmachine

Zonder afsluitkraan vereist elke vervanging van filterpatroon of verbindingsstuk het onderbreken van de algemene watertoevoer en het legen van de leiding.

Push-fit verbinding aan beide uiteinden

De montage gebeurt zonder solderen, lijmen of gereedschap. De roestvrijstalen grijpring houdt de buis onder druk vast, de O-ring zorgt voor afdichting rond de buisomtrek.

Het verbindingsstuk is demontabel en herbruikbaar: de ontgrendelingsring indrukken geeft de buis vrij.

De 1/4" imperial en de 6 mm metrisch zijn niet uitwisselbaar: het diametersverschil verhindert dat de O-ring correct aansluit.

Materialen

Behuizing uit voedingsgeschikt acetaal (POM) of messing afhankelijk van de versie, roestvrijstalen grijpring, EPDM O-ring.

Montage

De buis haaks afsnijden met buissnijder, ontgraten, insertie-diepte bepalen. De buis aan beide uiteinden tot aan de aanslag indrukken, vervolgens matig uittrekken om de vergrendeling te controleren.

De kraan zo positioneren dat de bedieningsknop toegankelijk blijft wanneer de behuizing gesloten is: een ontoegankelijke afsluitkraan is nutteloos.

Geleidelijk onder druk zetten en controleren op lekkage.

Demontage: leiding depressureren, vervolgens de ontgrendelingsring indrukken terwijl u de buis verwijdert.

Goed om te weten

De kraan werkt in open of gesloten stand, niet voor debietregeling: een tussenstand in bedrijf slijt de zetel. Voor drukbeperking is een drukregelaar nodig. Voor terugstroompreventie een terugslagklep.
