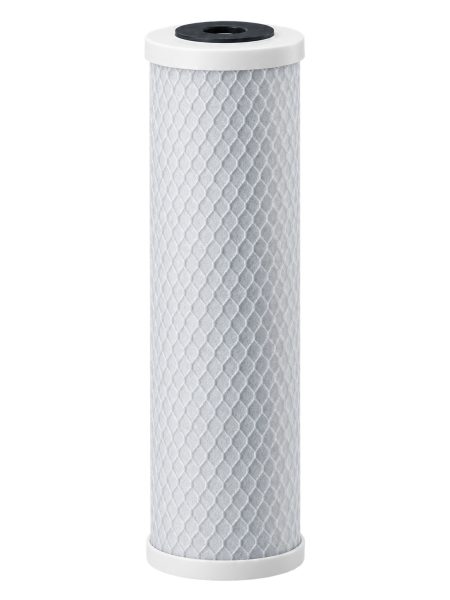

Cartouche CBC-10BB Charbon Bloc - 0,5 Micron - 9 3/4'' Pentek, réf. PENTEK-155170-43

Cartouche Pentek CBC-10BB

Cartouche charbon bloc au format Big Blue 10", seuil de filtration 0,5 micron. Média PAC aggloméré (charbon actif en poudre lié en bloc). Référence constructeur 155170-43.

Dimensions réelles 118 × 248 mm, soit 4,625" × 9,75". Débit de service 2 gpm (7,6 L/min), perte de charge 20 psi à 2 gpm. Capacité annoncée de plus de 50 000 gallons (environ 189 000 litres) sur la réduction du chlore. Plage de température 4,4 à 88,2 °C.

« 10BB » mais 9"3/4 : ce n'est pas une erreur

C'est une confusion fréquente au comptoir, autant la lever tout de suite.

Le Big Blue 10" est un nom de format, pas une cote. La longueur réelle de la cartouche est de 9"3/4, exactement comme sur les porte-filtres standard européens. Le « 10 » désigne la famille, pas la mesure.

Ce qui distingue vraiment le Big Blue, c'est le diamètre : 4,625" contre 2,5" sur une cartouche standard. C'est ce gros diamètre qui donne le volume de média, donc le débit et l'autonomie.

Une cartouche Big Blue ne rentre pas dans un porte-filtre standard, et inversement. Vérifiez le diamètre du bol, pas la longueur.

Le charbon bloc en PAC aggloméré

Le média est du charbon actif en poudre lié en un bloc solide, traversé de microcanaux.

La différence avec un charbon granulaire est structurelle. Dans une cartouche GAC, le charbon est en grains libres, l'eau circule entre les grains et finit par creuser des passages préférentiels : une partie du débit traverse sans contact réel avec le média.

Dans un bloc, l'eau est contrainte de traverser la matière. Le contact est homogène sur toute la surface, du premier au dernier litre. La poudre offre par ailleurs une surface d'échange supérieure à celle du granulé.

Le bloc assure en plus une filtration mécanique à 0,5 micron, ce qu'un lit de grains ne peut pas faire.

La perte de charge, le point à regarder avant d'acheter

20 psi à 2 gpm, soit environ 1,4 bar de perte de charge. C'est une valeur élevée, et elle est assumée : c'est le prix d'un bloc dense à 0,5 micron.

Ce chiffre doit entrer dans le calcul de l'installation, pas être découvert après la pose.

Sur un réseau à 4 bar, perdre 1,4 bar sur un seul étage laisse peu de marge, surtout si un préfiltre sédiments et un adoucisseur se trouvent sur la même ligne. Sur un réseau à 2,5 ou 3 bar, cette cartouche n'est pas le bon choix en traitement de tête : le client constatera une pression insuffisante dès que deux points de puisage fonctionnent ensemble.

Elle se destine donc à des installations où la pression disponible est confortable, ou à des points d'usage où le débit demandé reste modéré.

Si la pression est le facteur limitant, la FloPlus-20BB du même fabricant apporte le même seuil de 0,5 micron avec seulement 4 psi de perte de charge à 4 gpm, grâce à un média différent. C'est le vrai critère de choix entre les deux références, bien plus que le micronnage qui est identique.

Ce que la cartouche traite

Le chlore, les goûts et les odeurs, par adsorption. La capacité annoncée de plus de 50 000 gallons place cette cartouche dans le haut du panier sur ce critère.

Les particules jusqu'à 0,5 micron, par filtration mécanique.

Si un osmoseur est installé en aval, le rôle devient critique : le chlore attaque chimiquement la membrane polyamide, et la dégradation est irréversible.

Où l'utiliser

En traitement de tête sur une arrivée générale disposant de pression, en protection d'osmoseur ou de chaîne de traitement, et sur les points d'usage où la qualité gustative prime.

Sur une eau chargée en sédiments, prévoir un préfiltre en amont, typiquement 20 ou 25 µm puis 5 µm. Un bloc à 0,5 micron qui encaisse seul toute la charge particulaire se colmate mécaniquement bien avant d'avoir épuisé sa capacité d'adsorption, et sa perte de charge déjà élevée grimpe alors très vite.

Remplacement

Deux mécanismes limitent la durée de vie, et le premier atteint fait foi.

La saturation du charbon, qui se signale par le retour du goût ou de l'odeur de chlore.

Le colmatage mécanique, qui se lit sur la perte de charge. Sur cette référence, c'est le critère à surveiller en priorité : partant déjà de 20 psi à l'état neuf, la marge avant que le débit ne devienne inacceptable est plus courte que sur une cartouche à faible perte de charge.

Les 50 000 gallons annoncés sont une valeur de laboratoire sur le chlore. Sur une eau réelle, c'est très souvent le colmatage qui tranche.

Montage

Couper l'eau et dépressuriser avant d'ouvrir le porte-filtre. Respecter le sens de circulation.

Au remontage, graisser le joint torique du bol avec une graisse silicone alimentaire et vérifier qu'il est propre, bien logé et non vrillé. C'est la première cause de fuite sur un porte-filtre.

Après remise en eau, rincer plusieurs minutes avant utilisation : tout charbon neuf relargue des fines noires au démarrage.
