Aqua Big One — porte-cartouche industriel 23" / 40" (grand débit)
Aqua Big One : porte-cartouche (contenant) industriel en polypropylène, 23" et 40", raccords 3" F BSP, jusqu'à 60 m³/h. Compatible cartouches filées FON. Codes support A1150050/A1150060. PDF à télécharger.
Présentation

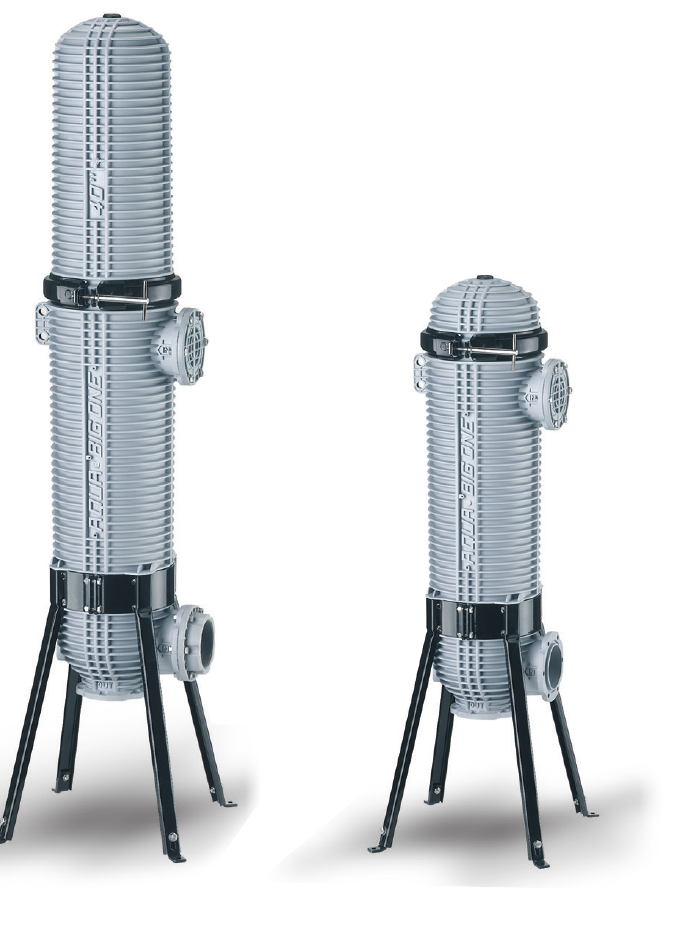

L'Aqua Big One est un porte-cartouche (contenant) industriel en polypropylène, conçu pour traiter de grands débits d'eau avec fiabilité. Très compact, en 2 parties, il existe en versions 23" et 40" et reçoit les cartouches filées de type FON. Un clamp en acier permet une ouverture/fermeture rapide pour l'entretien.
Atouts clés — Corps polypropylène 2 parties · versions 23" et 40" · raccords 3" F BSP (option DN80 bridé) · débit jusqu'à 60 m³/h · clamp acier ouverture rapide · bouchon vidange/purge 3/4" + soupape de sécurité.
Le support (contenant)
| Caractéristique | Valeur |
|---|---|
| Matière du corps | Polypropylène (2 parties) |
| Versions | 23" et 40" |
| Raccords entrée/sortie | 3" F BSP fileté (option DN80 bridé) |
| Clamp & supports | Fer zingué (inox 304 sur demande) |
| Joint | NBR 70 Sh (Viton sur demande) |
| Pression de service max. | 6 bar |
| Pression d'éclatement | 20 bar |
| Température max. | 40 °C |
| Débit max. à 2 bar (à vide) | 60 m³/h |
| Accessoires | Bouchon vidange/purge 3/4" plastique, soupape de sécurité, pieds |
Codes article — support Aqua Big One :
| Code | Modèle | Hauteur | Raccords | Dimensions | Poids |
|---|---|---|---|---|---|
| A1150050 | Big One 23" | 23" | 3" F BSP | 1090 × 388 mm | ≈ 19,0 kg |
| A1150060 | Big One 40" | 40" | 3" F BSP | 1500 × 388 mm | ≈ 22,5 kg |

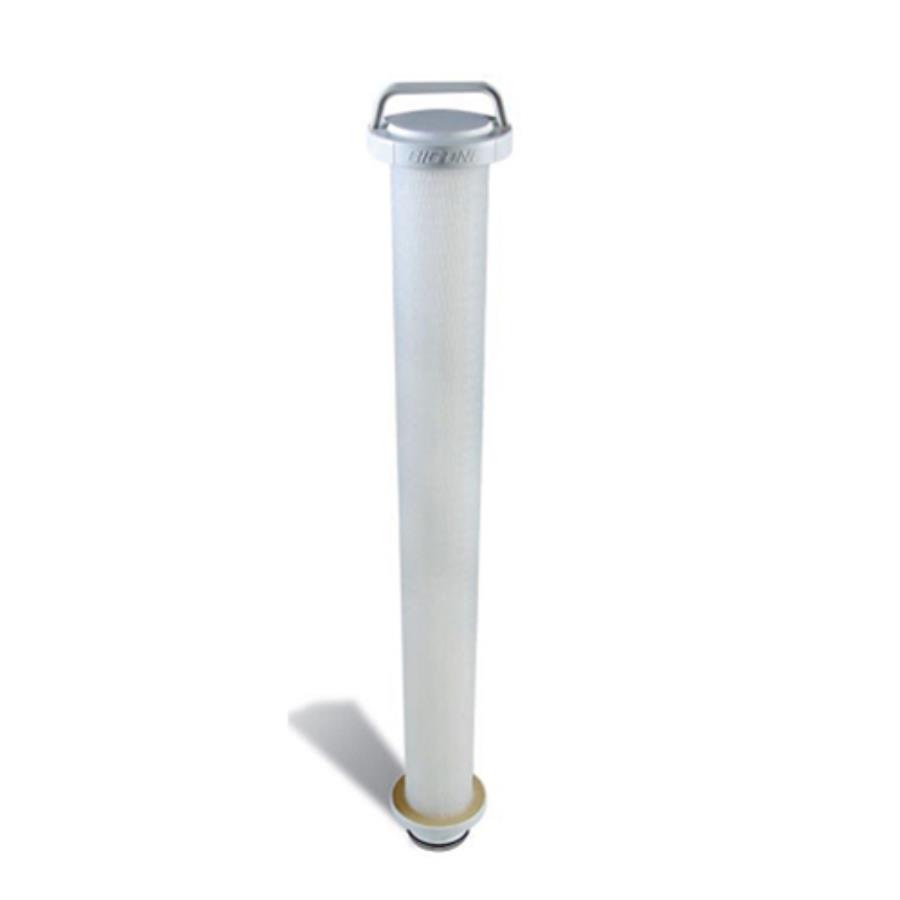

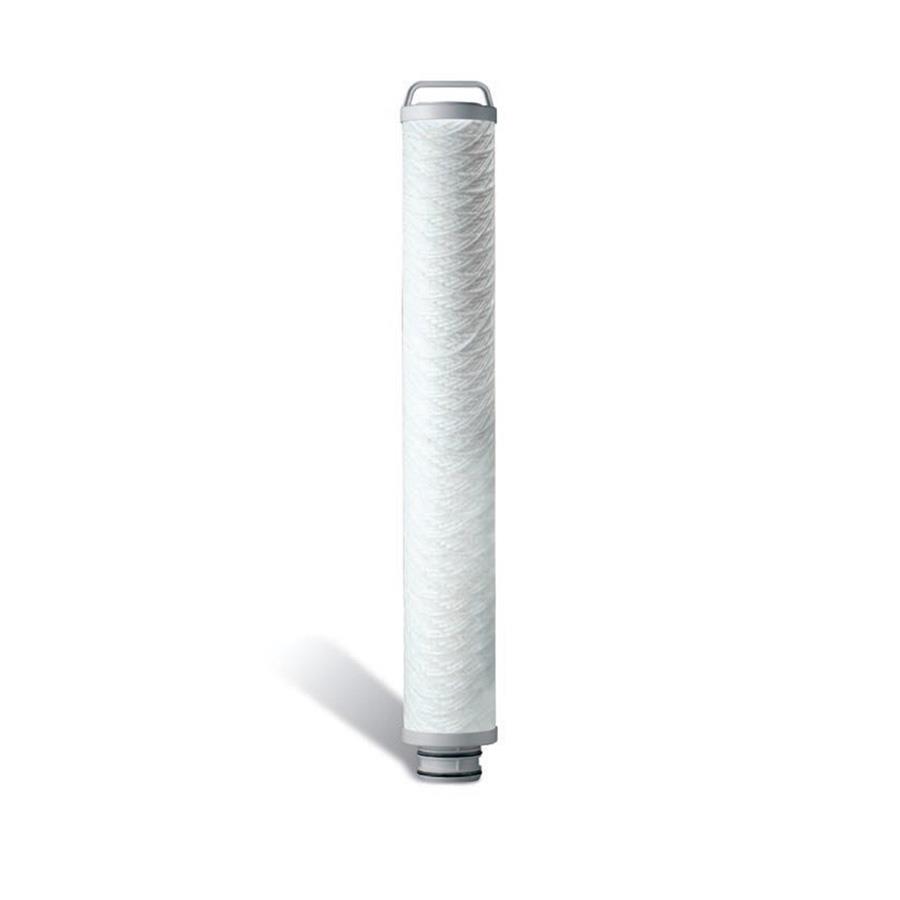

Les cartouches Big One (3 médias)
L'Aqua Big One reçoit les cartouches à embouts FON en longueurs 23″ et 40″, disponibles en trois médias selon l'application : bobinées (fil PP), melt-blown (PP) et polyester plissées. Efficacité de filtration 95 % (nominal), température max 80 °C.
Cartouches bobinées (série FA)
| Code | Référence | Longueur | Micron |
|---|---|---|---|
| ART091923 | KM-A4018010 | 23″ | 1 µm |
| ART091924 | KM-A4018020 | 23″ | 5 µm |
| ART091925 | KM-A4018030 | 23″ | 20 µm |
| ART091926 | KM-A4018040 | 23″ | 50 µm |
| ART091927 | KM-A4018050 | 40″ | 1 µm |
| ART091928 | KM-A4018060 | 40″ | 5 µm |
| ART091929 | KM-A4018070 | 40″ | 20 µm |
| ART091930 | KM-A4018080 | 40″ | 50 µm |
Cartouches melt-blown (série MB FON)
| Code | Référence | Longueur | Micron |
|---|---|---|---|
| ART092147 | KM-A4310060 | 23″ | 1–10 µm |
| ART092144 | KM-A4310030 | 23″ | 5–20 µm |
| ART092145 | KM-A4310040 | 23″ | 20–50 µm |
| ART092149 | KM-A4310080 | 23″ | 50–90 µm |
| ART092146 | KM-A4310050 | 40″ | 1–10 µm |
| ART092142 | KM-A4310010 | 40″ | 5–20 µm |
| ART092143 | KM-A4310020 | 40″ | 20–50 µm |
| ART092148 | KM-A4310070 | 40″ | 50–90 µm |
Cartouches polyester plissées (série PL)
| Code | Référence | Longueur | Micron |
|---|---|---|---|
| ART091960 | KM-A4080010 | 23″ | 3 µm |
| ART091963 | KM-A4080020 | 23″ | 20 µm |
| ART091964 | KM-A4080030 | 23″ | 50 µm |
| ART091985 | KM-A4080040 | 40″ | 3 µm |
| ART091986 | KM-A4080050 | 40″ | 20 µm |
| ART091997 | KM-A4080060 | 40″ | 50 µm |
Mise en œuvre
Installation en ligne sur l'arrivée d'eau, avec vannes d'isolement entrée/sortie et manomètres amont/aval pour suivre le colmatage. Remplacer la cartouche filée quand la perte de charge augmente. Ouverture rapide par clamp acier pour l'entretien.
Documentation & téléchargements
Pourquoi choisir DIMM
- Expertise depuis 1991 — spécialiste belge du traitement de l'eau, en Belgique et en France.
- Supports & cartouches en stock — Aqua Big One 23"/40", cartouches filées FON, accessoires (kits diffuseurs, adaptateurs, brides).
- Support technique — dimensionnement débit/micronage, installation, SAV.
Filtration cartouche complémentaire : FloPlus Protect 20BB, ChlorPlus Protect 10. Osmose industrielle : osmoseurs industriels.
Pour le dimensionnement (débit, micronage) ou un devis, contactez l'équipe DIMM.
