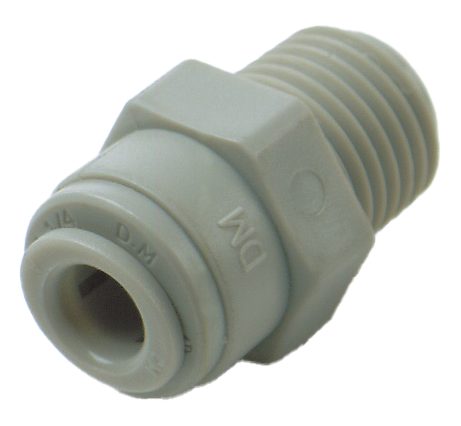

Raccord mâle 1/4" tube x 1/4" BSPT - DMfit réf. AAMCBT0404

Raccord droit 1/4" tube × 1/4" BSPT

Le AAMCBT 0404 relie un tube semi-rigide 1/4" à un taraudage femelle 1/4" BSP. Côté tube, connexion push-fit : le tube s'enfonce à fond, la bague de serrage le verrouille, le joint torique assure l'étanchéité. Côté filetage, un mâle 1/4" BSPT.

BSPT : un filetage conique

Le BSPT (British Standard Pipe Taper, norme ISO 7/1) est un filetage conique. Contrairement à un filetage parallèle qui étanche sur un plat ou un joint, le BSPT étanche sur les filets eux-mêmes : le cône se coince dans le taraudage et le serrage crée le contact métal/polymère.

Cela implique deux choses. D'abord, il faut toujours un produit d'étanchéité, téflon PTFE ou pâte à joint, appliqué dans le sens du vissage. Ensuite, il ne faut pas surserrer : sur un corps polymère, le cône exerce un effet de coin qui peut fendre le taraudage récepteur. Serrage à la main plus un quart de tour à la clé suffit dans la majorité des cas.

Ne pas confondre avec le NPTF

Le BSPT est le standard européen, le NPTF le standard américain. Les deux sont coniques mais les angles de filet et les pas diffèrent (55° contre 60°). Ils ne sont pas interchangeables : un mâle BSPT vissé dans un taraudage NPTF mord sur quelques filets seulement et finit par fuir ou par se déchirer. Vérifiez toujours le standard du taraudage récepteur avant commande.

Où l'utiliser

Sur les osmoseurs domestiques et professionnels, les porte-filtres et têtes de cartouche à raccordement BSP, les vannes, manomètres et électrovannes, et partout où il faut passer d'un réseau fileté à une ligne en tube 1/4".

Montage

Couper le tube d'équerre et proprement, une coupe oblique ou écrasée compromet le joint torique. Enfoncer jusqu'en butée, puis tirer légèrement pour vérifier l'accrochage. Pour démonter : pousser la bague vers le corps du raccord tout en retirant le tube.
