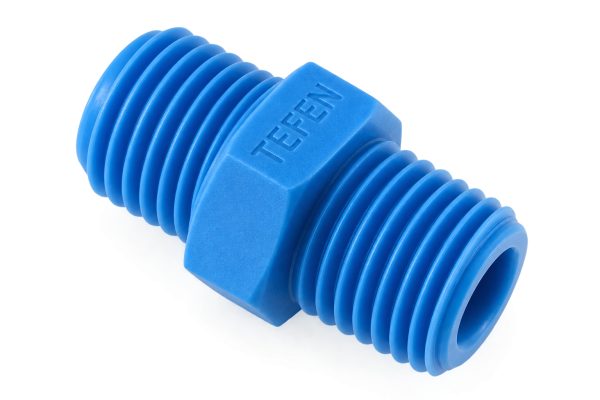

Mamelon hexagonal BSPT 3/8" x 3/8" - Tefen, réf. TE-12012206068

Mamelon double mâle 3/8" × 3/8" BSPT

Raccord droit double mâle au filetage 3/8" BSPT des deux côtés, avec pan hexagonal central. Il relie deux taraudages femelles 3/8" bout à bout. Gamme Tefen, référence TE-12012206068.

C'est une pièce de liaison simple mais structurante : elle prolonge un filetage, réunit deux composants femelles, ou rattrape un décalage entre deux éléments qui ne peuvent pas se visser directement l'un dans l'autre.

L'hexagone central

Le pan hexagonal au milieu du corps n'est pas un détail de forme.

Sur un mamelon lisse ou moleté, le serrage se fait à la main ou à la pince, avec le risque d'écraser ou de marquer le corps, en particulier sur un raccord polymère. L'hexagone offre une prise de clé franche, qui applique le couple là où il doit l'être : sur le corps du raccord, pas sur ses filets.

Cela compte d'autant plus sur un filetage conique, où le serrage final demande un couple maîtrisé mais réel.

BSPT : un filetage conique

Le BSPT (British Standard Pipe Taper, norme ISO 7/1) est un filetage conique. Contrairement à un filetage parallèle qui étanche sur un plat ou un joint, le BSPT étanche sur les filets eux-mêmes : le cône se coince dans le taraudage et le serrage crée le contact.

Deux conséquences pratiques.

Il faut toujours un produit d'étanchéité, téflon PTFE ou pâte à joint, appliqué dans le sens du vissage.

Et il ne faut pas surserrer. Le cône agit comme un coin : sur un taraudage polymère, un serrage excessif fend la pièce réceptrice. Serrage à la main puis un quart à un demi-tour à la clé, en s'appuyant sur l'hexagone.

Ne pas confondre avec le NPTF. Le BSPT est le standard européen, le NPTF l'américain. Les deux sont coniques, mais les angles de filet et les pas diffèrent, 55° contre 60°. Ils ne sont pas interchangeables : un mâle BSPT vissé dans un taraudage NPTF mord sur quelques filets et finit par fuir. Vérifiez toujours le standard des deux taraudages récepteurs avant commande.

Le polypropylène Tefen

Les raccords Tefen sont en polypropylène, un matériau chimiquement inerte qui supporte une large plage de pH.

Face au laiton, il présente deux avantages nets : il ne corrode pas, pas de dézincification, pas de grippage des filets avec le temps, et il est léger, ce qui réduit la contrainte mécanique sur les composants qu'il relie.

En contrepartie, il ne pardonne pas le surserrage : là où un mamelon laiton encaisse, un corps polymère se fend. C'est la seule vraie précaution de montage.

Où l'utiliser

Sur les installations de traitement d'eau, l'irrigation, les circuits de dosage et les process où l'inertie chimique prime sur la résistance mécanique. Pour relier deux composants à taraudage 3/8" BSP : vannes, filtres, corps de pompe, cuves, collecteurs.

Montage

Appliquer le téflon dans le sens du vissage, sur les deux extrémités. Visser à la main jusqu'au blocage, puis finir à la clé sur l'hexagone, d'un quart à un demi-tour.

Ne jamais serrer en prenant appui sur autre chose que l'hexagone, une prise sur le filetage l'endommage et compromet l'étanchéité définitivement.
