Raccord droit 1/4" filet x 1/4" tube avec o-ring Aquapro PR-JG1044-O

Raccord droit 1/4" fileté x 1/4" tube, avec joint torique

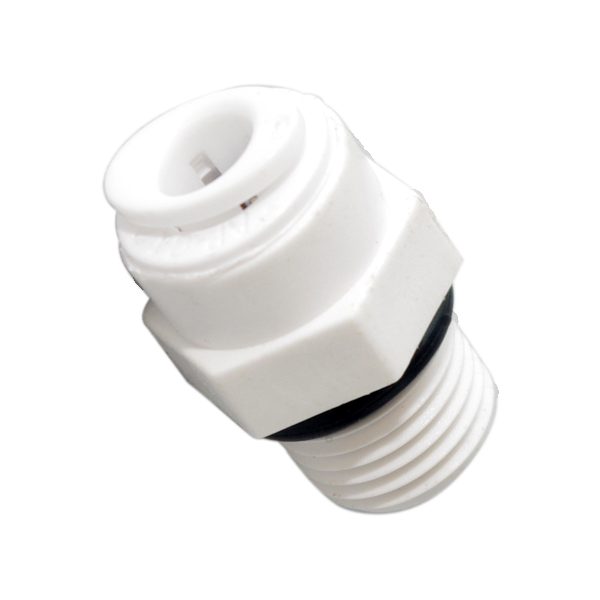

Raccord de liaison droit. Côté tube, une connexion instantanée reçoit le tube 1/4" : insertion à fond, la pince de maintien verrouille et le joint torique assure l'étanchéité. Côté opposé, un filetage 1/4" se visse dans le taraudage de l'appareil, avec un joint torique monté en fond de filetage.

Référence Aquapro PR-JG1044-O.

L'étanchéité par joint torique

Le joint torique se comprime sur la portée plane en fond de taraudage. L'étanchéité est assurée par cet appui, pas par le filet.

Conséquences au montage :

• serrer jusqu'à ce que le joint porte, puis un quart de tour, sans forcer
• ne pas ajouter de téflon ni de pâte, qui n'apportent rien et empêchent le joint de s'asseoir correctement
• contrôler la présence et l'état du joint avant chaque remontage : un joint manquant, coupé ou vrillé suinte immédiatement
• ne pas surserrer : le corps plastique se déforme et le joint s'écrase

Cette construction se démonte et se remonte sans refaire d'étanchéité, ce qui est l'intérêt principal par rapport à un filetage conique.

Emplois

Raccord de sortie et d'entrée sur les cartouches en ligne, raccordement des corps d'osmoseur, liaison des vannes et des membranes, départ de réservoir sous pression, connexion des robinets de point d'usage.

La référence PR-JG1044-O reprend le code de raccordement présent sur plusieurs cartouches en ligne de la gamme, ce qui en fait la pièce de rechange associée.

Tube 1/4"

Compatible tube polyéthylène 1/4", soit 6,35 mm de diamètre extérieur. Le 1/4" impérial et le 6 mm métrique ne sont pas interchangeables : l'écart de diamètre empêche le joint torique de porter sur tout le pourtour.

Montage du tube : coupe droite à la pince coupe-tube, insertion jusqu'en butée au-delà de la pince, contrôle du verrouillage en tirant modérément.

Démontage : dépressuriser la ligne, pousser la bague de dégagement vers le corps et retirer le tube.

Bon à savoir

Le raccord ne modifie ni le diamètre de tube, ni la direction de la ligne. Pour un changement de section, un réducteur. Pour un changement d'axe, un coude. Pour un filetage conique BSPT ou NPTF, les versions MCBT et MC correspondantes.
