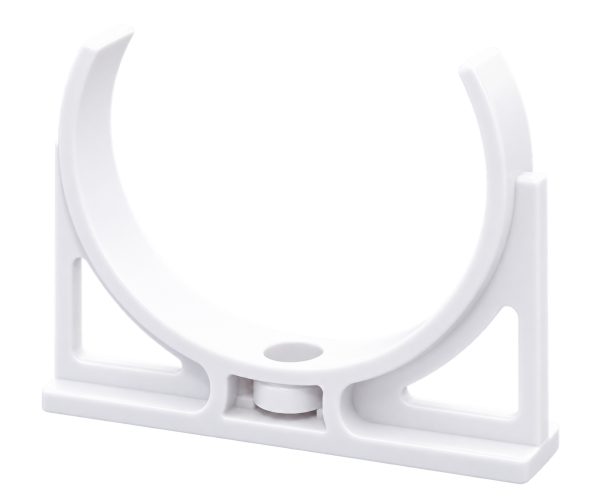

Clip simple 2"1/2 pour cartouche en ligne - Fixation

lip de montage simple Ø 2"1/2

Clip de fixation destiné aux cartouches en ligne de diamètre 2"1/2. La cartouche s'y encliquette, le clip se visse sur une paroi ou un panneau. Version simple : une cartouche par clip.

Pourquoi fixer une cartouche en ligne

Une cartouche en ligne n'a pas de support intégré. Sans clip, elle reste suspendue à ses deux raccords rapides, et c'est là que le problème commence.

Le poids de la cartouche pleine, les vibrations, les à-coups de pression et les manipulations dans le meuble travaillent les raccords en permanence. Sur la durée, cela finit par une bague fatiguée, un tube qui se désengage, ou une fuite lente qui passe inaperçue derrière un caisson.

Le clip reprend la charge mécanique. Les raccords ne subissent plus que la pression, ce pour quoi ils sont faits.

Les bénéfices en pose

Un montage propre. La cartouche est à sa place, alignée, au lieu de pendre au bout du tube. Sur une installation visible ou une intervention chez un client, la différence se voit.

Un remplacement plus rapide. La cartouche se déclipse, se remplace et se reclipse au même endroit, pas de repositionnement, pas de tube à recintrer.

Moins de longueur de tube. Une cartouche fixée à un point défini permet de calculer les longueurs juste, sans mou de sécurité.

La version simple

Cette version accueille une cartouche. Sur une chaîne à plusieurs étages en ligne, préfiltre, charbon, post-charbon, il suffit d'aligner plusieurs clips simples, ce qui laisse la liberté d'espacer ou de réorganiser les cartouches selon la place disponible.

Montage

Vérifier le diamètre de la cartouche : ce clip est prévu pour du 2"1/2. Une cartouche 2" n'y sera pas maintenue correctement.

Fixer le clip avant de raccorder les tubes, sur un support rigide, paroi de meuble, panneau, platine. Encliqueter la cartouche en respectant le sens de circulation indiqué par la flèche, puis raccorder.

Laisser un léger mou sur les tubes de part et d'autre : le clip doit tenir la cartouche, pas mettre les raccords en tension.
