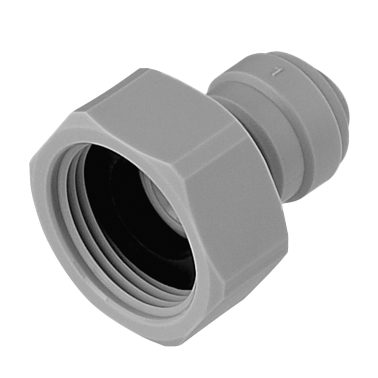

Adaptateur femelle 1/4" tube × 3/4" BSP plat | AAFAB0409F

Union adaptateur femelle 1/4" tube × 3/4" BSP(P), portée plate

Raccord associant un raccord rapide push-fit pour tube 1/4" et un filetage femelle 3/4" BSP parallèle à portée plate. Il relie directement une ligne de tubing à un embout mâle 3/4", sans pièce intermédiaire.

Ce que veut dire « portée plate »

Contrairement à un filetage conique, le BSP parallèle (BSPP) n'étanche pas par les filets. L'étanchéité se fait par écrasement d'un joint plat sur la face d'appui, exactement comme sur un raccord de machine à laver.

Conséquence directe au montage : inutile de mettre du téflon ou de la filasse sur ce filetage, ça ne sert à rien et ça peut même gêner le bon appui du joint. Ce qui compte, c'est que le joint soit présent, en bon état et bien positionné, et que les deux faces soient propres.

Attention à la compatibilité

Le BSP parallèle n'est pas interchangeable avec un NPT ou un BSP conique au même diamètre nominal. Vérifiez le filetage de l'embout mâle avant commande : un montage forcé abîme les deux pièces et ne sera jamais étanche.

Applications

Raccordement d'une ligne 1/4" sur une sortie 3/4" : porte-filtre, réservoir, adoucisseur, collecteur, sortie d'appareil. La réduction importante entre les deux diamètres en fait un raccord de prise de piquage, alimentation d'un osmoseur, ligne de dosage, retour d'un appareil de traitement.

Montage

Vérifiez la présence et l'état du joint plat avant serrage. Serrez à la main puis d'un quart de tour à la clé, sans excès : un serrage forcé écrase le joint et provoque la fuite qu'il devait éviter. Côté tube, coupez perpendiculairement au coupe-tube et enfoncez à fond jusqu'à la butée, puis tirez légèrement pour vérifier le verrouillage.

Référence AAFAB0409F.
